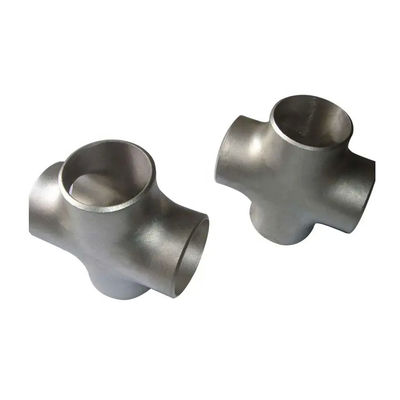

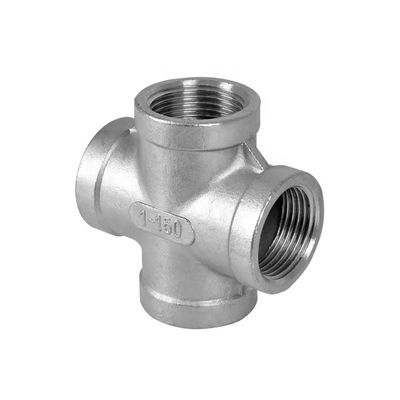

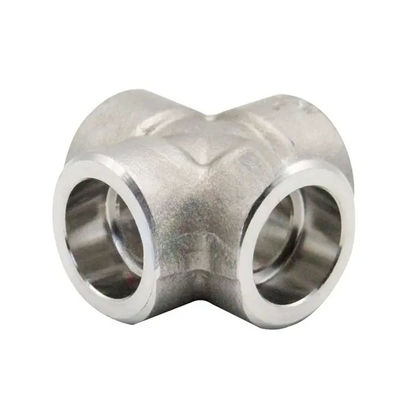

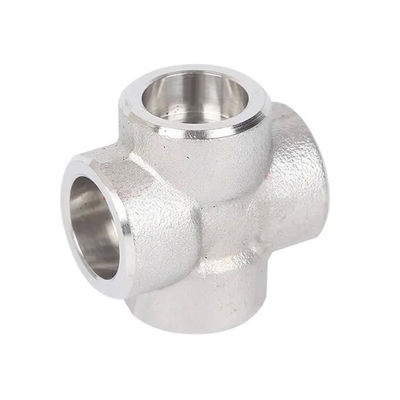

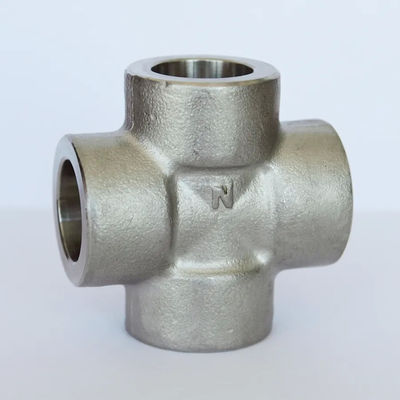

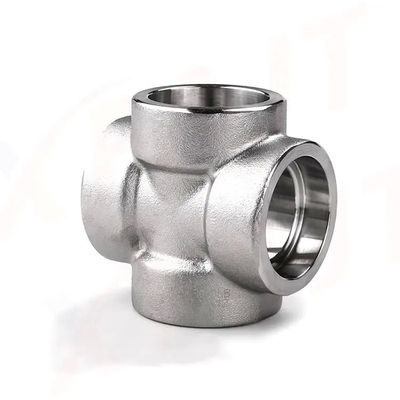

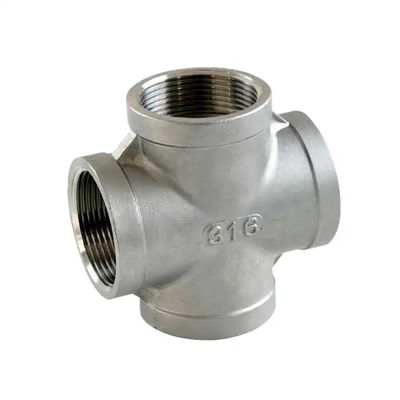

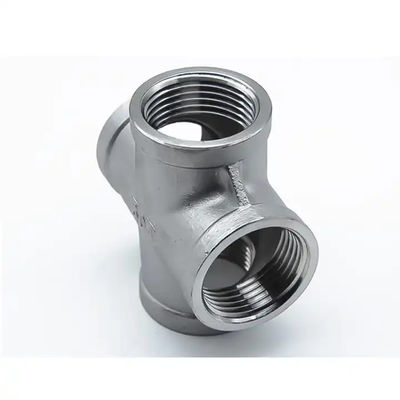

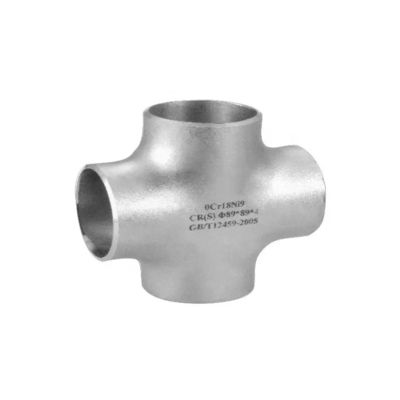

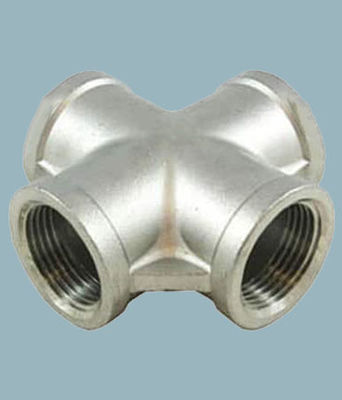

C70600 90/10 Koper Nikkel Kruisstuk Leidingfitting ANSI B16.9 1/2"-4" Industrieel

  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
Plaats van herkomst China
Merknaam TOBO
Certificering SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Modelnummer Dwarspijpmontage
Min. bestelaantal 1 stks
Levertijd 15-30workdays
Betalingscondities T/T, Western Union, MoneyGram
Productdetails
Productnaam Koperen Nikkel Pijp Kruis Type Gelijkwaardig
Drukvast 3000 psi Verbinding Met schroefdraad
Productieproces Gesmeed Certificeringen ASME B16.11, ASTM A182
gewicht 0,5 kg Eindtype Met schroefdraad
Finish Gepolijst Normen ASTM A312, ASTM A403, ASTM A815
Standaard ASTM A182 Draadmaat 1/2 inch
Oppervlaktebehandeling Gepolijst Landvanherkomst China
pakket Kartonnen doos
Markeren

C70600 koper nikkel kruisfitting

,

ANSI B16.9 Kruisbuisbevestiging

,

industrieel 90/10 koper nikkel fitting
Laat een bericht achter
Productomschrijving

C70600 90/10 Koper Nikkel Kruis Pijpfitting ANSI B16.9 1/2"-4" Industrieel



Deze kruispijpfittingen zijn vervaardigd uit hoogwaardige C70600 koper-nikkel legering, verkrijgbaar in 90/10 en 70/30 materiaalverhoudingen. Ze worden strikt geproduceerd in overeenstemming met de ANSI B16.9 standaard, wat zorgt voor stabiele afmetingen, hoge precisie en betrouwbare prestaties voor industriële leidingsystemen.

Het maatbereik omvat 1/2" tot 4", geschikt voor diverse pijpleidingaansluitingen en aftakkingen. Met uitstekende corrosiebestendigheid, hoge drukbestendigheid en goede mechanische sterkte, worden deze fittingen veelvuldig gebruikt in de maritieme techniek, chemische verwerking, olie en gas, HVAC en andere industriële sectoren.

Elke fitting ondergaat een strenge dimensionale inspectie, druktest en materiaalverificatie om kwaliteitsconsistentie te garanderen. De gladde binnenwand vermindert vloeistofweerstand en voorkomt verstopping, terwijl de stevige structuur zorgt voor een lange levensduur onder zware bedrijfsomstandigheden.

Onze kruispijpfittingen ondersteunen stabiele verbindingen, eenvoudige installatie en sterke compatibiliteit met koper-nikkel leidingen. Maatwerk en speciale maten zijn beschikbaar. Standaard exportverpakking wordt gebruikt om schade tijdens transport over lange afstanden te voorkomen. Wij bieden stabiele levering, tijdige levering en professionele technische ondersteuning om te voldoen aan de eisen van wereldwijde industriële klanten.
C70600 90/10 Koper Nikkel Kruisstuk Leidingfitting ANSI B16.9 1/2"-4" Industrieel 0
C70600 90/10 Koper Nikkel Kruisstuk Leidingfitting ANSI B16.9 1/2"-4" Industrieel 1










Aandeelhouder van Butt Weld Equal Cross, Pipe Cross Fittings, Reducing Cross Pipe Fitting, Straight Cross ASME B16.9 Dealer

Onze aangeboden Equal Cross, Reducing Cross en Lateral Cross speciale kwaliteit Cross worden door ons veelvuldig geleverd aan vele industrieën zoals energieopwekking, petrochemie, scheepsbouw, papierproductie, chemie, farmacie en fabricage.

Afhankelijk van de specificaties en vereisten van onze klanten, kunnen we rechte Cross en reducing Cross produceren en aanbieden in verschillende kwaliteiten, waaronder 202, 304/304L, 904L, 316/316L, Duplex 2205, Alloy 20, Cupro Nikkel, Monel Alloy 400, Inconel Alloy 625, Inconel Alloy 600, Hastelloy Alloy C276, en ook in diverse Aluminium Kwaliteiten.

Dealer van Buttweld Unequal Cross, Buttweld Equal Cross Fittings, Equal Cross Formula, Cross Pipe Fitting Definition, Straight Cross Fitting, Equal Cross Weight Calculator, Straight Cross Pipe Fittings Dealers in India

ANSI/ASME B16.9 Buttweld Pipe Cross Specificatie – Equal Cross, Reducing Cross

Afmetingen ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Buitendiameter Equal Cross (1/2"-24"), ERW / Buttweld Equal Cross (1/2"-48"), Reducing Cross (1/2"-24"), ERW / Buttweld Reducing Cross (1/2"-48")
Soorten Equal Cross, Reducing Cross
Wanddikte 3mm – 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Toegevoegde Diensten Warmverzinkt, Epoxy & FBE Coating, Elektro Polijsten, Zandstralen, Schroefdraad, Solderen
Productie Kwaliteiten Roestvrij Staal, Legering Staal, Duplex, Nikkel Legeringen, Laagtemperatuur Staal, Koolstofstaal, Cupro Nikkel



Productienormen van Buttweld Pipe Cross, Equal Cross, Reducing Cross

ASME: ANSI B16.9, ANSI B16.28, MSS-SP-43
DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
EN: EN10253-1, EN10253-2
ASTM A403 – ASME SA403 Standaard Specificatie voor Gesmeed Austenitisch Roestvrij Staal Pijpfittingen
ASME B16.9 Fabrieksmatig Gesmede Fittingen Butt-lassen
ASME B16.25 Buttlas-uiteinden
ASME B16.28 Gesmeed Staal Korte Radius Ellebogen en Buttlas-bochten
MSS SP-43 Gesmede en Gefabriceerde Butt-lasfittingen voor Lage Druk, Corrosiebestendige Toepassingen

Buttweld Pipe Cross Materiaal Kwaliteiten

Roestvrij Staal ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Koolstofstaal ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70.
Laagtemperatuur Koolstofstaal ASTM A420 WPL3, A420 WPL6
Legering Staal ASTM / ASME A/SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Duplex Staal ASTM A 815, ASME SA 815 UNS NO S31803, S32205. Werkstoff Nr. 1.4462
Nikkel Legering ASTM / ASME SB 336 UNS 2200 (NIKKEL 200), UNS 2201 (NIKKEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALLOY 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)



ANSI/ASME B16.9 BUTTWELD EQUAL CROSS AFMETINGEN

Buttweld Cross Afmetingen Tabel

C70600 90/10 Koper Nikkel Kruisstuk Leidingfitting ANSI B16.9 1/2"-4" Industrieel 2
Nominale Pijp Maat (NPS) DN Buitendiameter bij Afschuining Midden tot Einde
Hoofdleiding.C Uitlaat. M[Opmerkingen(1) en (2)]
1/2 15 21.3 25 25
3/4 20 26.7 29 29
1 25 33.4 38 38
1-1/4 32 42.2 48 48
1-1/2 40 48.3 57 57
2 50 60.3 64 64
2-1/2 65 73.0 76 76
3 80 88.9 86 86
3-1/2 90 101.6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168.3 143 143
8 200 219.1 178 178
10 250 273.0 216 216
12 300 323.8 254 254
14 350 355.6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Afmetingen zijn in millimeters tenzij anders aangegeven. Wanddikte (t) moet door de klant worden gespecificeerd.

Buttweld Reducing Cross Afmetingen

C70600 90/10 Koper Nikkel Kruisstuk Leidingfitting ANSI B16.9 1/2"-4" Industrieel 3

Nominale Diameter Buitendiameter Midden tot Einde
D1 D2
DN NPS Serie A Serie B Serie A Serie B C M
15×15 1/2×1/2 21.3 18 21.3 18 25 25
15×10 1/2×3/8 21.3 18 17.3 14 25 25
15×8 1/2×1/4 21.3 18 13.7 10 25 25
20×20 3/4×3/4 26.9 25 26.9 25 29 29
20×15 3/4×1/2 26.9 25 21.3 18 29 29
20×10 3/4×3/8 26.9 25 17.3 14 29 29
25×25 1×1 33.7 32 33.7 32 38 38
25×20 1×3/4 33.7 32 26.9 25 38 38
25×15 1×1/2 33.7 32 21.3 18 38 38
32×32 1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×25 1.1/4×1 42.4 38 33.7 32 48 48
32×20 1.1/4×3/4 42.4 38 26.9 25 48 48
32×15 1.1/4×1/2 42.4 38 21.3 18 48 48
40×40 1.1/2×1.1/2 48.3 45 48.3 45 57 57
40×32 1.1/2×1.1/4 48.3 45 42.4 38 57 57
40×25 1.1/2×1 48.3 45 33.7 32 57 57
40×20 1.1/2×3/4 48.3 45 26.9 25 57 57
40×15 1.1/2×1/2 48.3 45 21.3 18 57 57
50×50 2×2 60.3 57 60.3 57 64 64
50×40 2×1.1/2 60.3 57 48.3 45 64 60
50×32 2×1.1/4 60.3 57 42.4 38 64 57
50×25 2×1 60.3 57 33.7 32 64 51
50×20 2×3/4 60.3 57 26.9 25 64 44
65×65 2/1/2×2.1/2 73.0 76 73.0 76 76 76
65×50 2/1/2×2 73.0 76 60.3 57 76 70
65×40 2/1/2×1.1/2 73.0 76 48.3 45 76 67
65×32 2/1/2×1.1/4 73.0 76 42.4 38 76 64
65×25 2/1/2×1 73.0 76 33.7 32 76 57
80×80 3×3 88.9 89 88.9 89 86 86
80×65 3×2.1/2 88.9 89 73.0 76 86 83
80×50 3×2 88.9 89 60.3 57 86 76
80×40 3×1.1/2 88.9 89 48.3 45 86 73
80×32 3×1.1/4 88.9 89 42.4 38 86 70
90×90 3.1/2×3.1/2 101.6 – 101.6 – 95 95
90×80 3.1/2×3 101.6 – 88.9 89 95 92
90×65 3.1/2×2.1/2 101.6 – 73.0 76 95 89
90×50 3.1/2×2 101.6 – 60.3 57 95 83
90×40 3.1/2×1.1/2 101.6 – 48.3 45 95 79
100×100 4×4 114.3 108 114.3 108 105 105
100×90 4×3.1/2 114.3 108 101.6 – 105 102
100×80 4×3 114.3 108 88.9 89 105 98
100×65 4×2.1/2 114.3 108 73.0 76 105 95
100×50 4×2 114.3 108 60.3 57 105 89
100×40 4×1.1/2 114.3 108 48.3 45 105 86
125×125 5×5 141.3 133 141.3 133 124 124
125×100 5×4 141.3 133 114.3 108 124 117
125×90 5×3.1/2 141.3 – 101.6 – 124 114
125×80 5×3 141.3 133 88.9 89 124 111
125×65 5×2.1.2 141.3 133 73.0 76 124 108
125×50 5×2 141.3 133 60.3 57 124 105
150×150 6×6 168.3 159 168.3 159 143 143
150×125 6×5 168.3 159 141.3 133 143 137
150×100 6×4 168.3 159 114.3 108 143 130
150×90 6×3.1/2 168.3 – 101.6 – 143 127
150×80 6×3 168.3 159 88.9 89 143 124
150×65 6×2.1/2 168.3 159 73.0 76 143 121
200×200 8×8 219.1 219 219.1 219 178 178
200×150 8×6 219.1 219 168.3 159 178 168
200×125 8×5 219.1 219 141.4 133 178 162
200×100 8×4 219.1 219 114.3 108 178 156
200×90 8×3.1/2 219.1 – 101.6 – 178 152
250×250 10×10 273.0 273 273.0 273 216 216
250×200 10×8 273.0 273 219.1 219 216 203
250×150 10×6 273.0 273 168.3 159 216 194
250×125 10×5 273.0 273 141.3 133 216 191
250×100 10×4 273.0 273 114.3 108 216 184
300×300 12×12 323.9 325 323.9 325 254 254
300×250 12×10 323.9 325 273.0 273 254 241
300×200 12×8 323.9 325 219.1 219 254 229
300×150 12×6 323.9 325 168.3 159 254 219
300×125 12×5 323.9 325 141.3 133 254 216
350×350 14×14 355.6 377 355.6 377 279 279
350×300 14×12 355.6 377 323.9 325 279 270
350×250 14×10 355.6 377 273.0 273 279 257
350×200 14×8 355.6 377 219.1 219 279 248
350×150 14×6 355.6 377 168.3 159 279 238
400×400 16×16 406.4 426 406.4 426 305 305
400×350 16×14 406.4 426 355.6 377 305 305
400×300 16×12 406.4 426 323.9 325 305 295
400×250 16×10 406.4 426 273.0 273 305 283
400×200 16×8 406.4 426 219.1 219 305 273
400×150 16×6 406.4 426 168.3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18×16 457 480 406.4 426 343 330
450×350 18×14 457 480 355.6 377 343 330
450×300 18×12 457 480 323.9 325 343 321
450×250 18×10 457 480 273.0 273 343 308
450×200 18×8 457 480 219.1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406.4 426 381 356
500×350 20×20 508 530 355.6 377 381 356
500×300 20×20 508 530 323.9 325 381 346
500×250 20×20 508 530 273.0 273 381 333
500×200 20×20 508 530 219.1 219 381 324



ASME B16.9 Buttweld Cross Beschikbare Soorten

Buttweld Equal Cross Butt Weld Reducing Cross Fitting
Reducing Cross Fittings Steel Reducing Cross Pipe Fittings
ASME B16.9 Unequal Cross Hoge kwaliteit Unequal Cross
Buttweld Straight Cross Butt Weld Reducing Cross Pipe Fittings
ANSI B16.9 Buttweld Cross ASME B16.28 Buttweld Pipe Cross
Buttweld Cross Pipe Fittings Buttweld Barred Cross
Equal Cross Fitting Cross Fitting
Buttweld Reducing Cross Buttweld Equal Cross Fitting

Buttweld Pipe Cross Prijslijst

ASME B16.9 Buttweld Equal Cross
FOB Prijs: US $0.5-6 / Stuk

Buttweld sch40 Unequal Cross
FOB Prijs: US $1.2-2500 / Stuk

Equal Cross Fittings
FOB Prijs: US $1-5000 / Stuk

ASME B16.9 Buttweld Reducing Cross
FOB Prijs: US $0.11-999 / Stuk

ASME B16.9 Buttweld Reducing Cross Pipe Fittings
FOB Prijs: US $0.2-50 / Stuk

Buttweld Barred Cross
FOB Prijs: US $0.2-500 / Stuk

Equal Cross
FOB Prijs: US $0.11-1 / Stuk
