Maritieme CuNi 70/30 gesmeed stopcontact flens ASME B16.5 CL150 zeewaterpijp

Maritieme CuNi 70/30 gesmeed stopcontact flens ASME B16.5 CL150 zeewaterpijp

1. Productbeschrijving

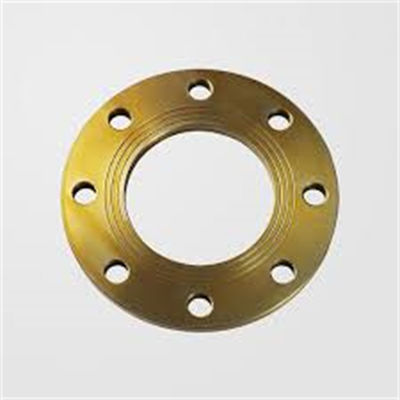

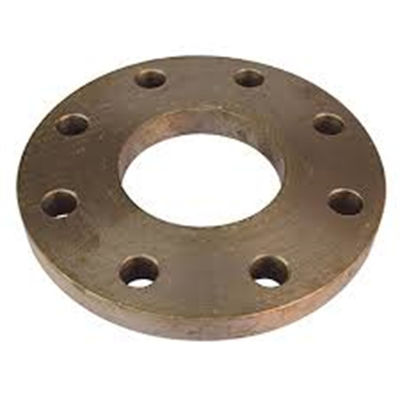

Marine CuNi 70/30 Forged Socket Weld Flange is vervaardigd uit een kwalitatief hoogwaardige koper-nikkellegering (UNS C71500) door middel van warm smeden.Het beschikt over een stopcontact verbinding met Raised Face afdichting oppervlak, vervaardigd volgens ASME-norm B16.5, drukcategorie 150. Speciaal ontworpen voor zeewaterleidingsystemen,Deze flens biedt uitstekende corrosiebestendigheid in zoutwateromgevingen.Het ontwerp van het stopcontact maakt het makkelijk om pijpen in te voeren en filletjes te lassen, waardoor een soepele stroom en veilige, lekvrije verbindingen worden gewaarborgd.het is een betrouwbare keuze voor zeewaterkoeling, brandwater, bodem, ballast en dekwaspijpen.

2. Belangrijkste productparameters

3. Producttoepassingen

• Ship seawater koeling hoofdleidingsystemen

• Scheepsbrandwater- en dekwasleidingen

• Systemen voor het opslaan van bodemwater en ballastwater voor schepen

• Schipleidingen voor zoetwatergeneratoren

• Offshore platformwatersystemen

• Pijpleidingen voor zeewaterontziltingsinstallaties

• Koelwatercircuits voor kustcentrales

• Verbindingen van warmtewisselaar en condensator waterdoos

• Watercirculatiesystemen voor mariene aquacultuur

• Dock- en havenwatervoorzieningslijnen

4Voordelen van het product

1. Uitstekende weerstand tegen corrosie door zeewater: CuNi 70/30-legering vormt een natuurlijke beschermlaag in zeewater en biedt een langdurig betrouwbaar gebruik in mariene omgevingen met minimale corrosie.

2. Natuurlijke antifouling eigenschappen: Het kopergehalte helpt om de aanhechting van mariene organismen aan de binnenste oppervlakken te verminderen, waardoor zeewaterleidingen schoner blijven en onderhoudswerkzaamheden worden verminderd.

3. Warm gesmeed kwaliteit: Gemaakt door middel van warm smeden, heeft de flens een dichte en uniforme korrelstructuur met een goede mechanische sterkte, waardoor de prestaties betrouwbaar zijn.

4. Ontworpen voor gebruik op zee: Speciaal geschikt voor scheeps- en zeewaterleidingsystemen op zee, die voldoen aan de eisen van zoutwater en vochtige mariene omstandigheden.

5. Eenvoudige installatie: Door het ontwerp van het stopcontact kan de pijp eenvoudig in het stopcontact worden geplaatst en de fillet wordt gelast, waardoor de installatietijd en de arbeidskosten aan boord worden verminderd.

6. Betrouwbare afdichting: Het ontwerp van het verhoogde gezicht zorgt voor een effectieve afdichting met geschikte pakkingen, waardoor lekvrije verbindingen in zeewaterdiensten worden gewaarborgd.

7. Goede lasbaarheid: Compatibel met CuNi 70/30-buizen met standaard TIG-lassen met bijbehorende vuldraad.

8. ASME B16.5 Naleving: Geproduceerd volgens strikte afmetingstoleranties, zodat deze goed aansluiten bij standaard scheepsbuizen, fittings en bevestigingsstukken.

9. Een laag onderhoud: Zelfvormende beschermende folie maakt dat er geen extra coatings nodig zijn en vermindert de onderhoudsbelasting aan boord.

5. Productfuncties

• Voorzien van een betrouwbare verbinding met de stopcontact van zeewaterleidingssystemen

• Zorg voor lekdichte afdichting in zoutwaterdiensten

• Klasse 150 werkdruk voor veilige werking aan boord

• Een gemakkelijke demontage voor systeeminspectie en -onderhoud

• Ondersteuning van het ontwerp en de installatie van een modulair maritiem leidingsysteem

• De thermische uitbreiding van de buizen moet binnen de systeemlimieten worden geaccepteerd

• Verbind zeewaterleidingen met pompen, kleppen, warmtewisselaars en andere apparatuur

6. Gebruikershandleiding

Voorbereiding van de installatie:

1. Controleer elke flenst voor eventuele transportschade of oppervlaktefouten vóór installatie.

2. Controleer de grootte van de flens, de drukklasse en de materiaalkwaliteit aan de hand van de tekeningen van de scheepsleidingen.

3. Reinigt de buiging van de stopcontact en het opgetrokken afdichtingsoppervlak grondig met een geschikt oplosmiddel.

4. Controleer of de afmetingen van het eind van de pijp overeenkomen met de eisen van de stopcontact.

5. Gebruik speciaal gereedschap voor koper-nikkelmateriaal om besmetting te voorkomen.

Installatie:

1. Voer de pijp volledig in de flensaansluiting totdat het eind van de pijp de bodem van de flensaansluiting bereikt.

2. Trek de buis ongeveer 1,6 mm terug om een juiste uitbreidingsruimte voor het lassen te creëren.

3. Zorg ervoor dat de pijp tot aan de flenshelling vierkant is en goed in de stopcontact is gecentreerd.

4. Verstuiving van de spanning van de spanning

5. Voltooi de fillet lassen met behulp van TIG-lassen met ERCuNi-vuldraad.

6. Gebruik tijdens het lassen argonbeschermingsgas voor een goede bescherming.

7. Houd de interpassentemperatuur matig, oververhit het materiaal niet.

8. Schoonmaak het lasgebied na elke doorgang grondig.

Installatie van pakkingen en bouten:

1. Selecteer een pakmateriaal dat geschikt is voor zeewater.

2. Centreer de pakking op het verhoogde gezichtsdichtingsoppervlak.

3. Voer de bouten in en trek alle moeren gelijkmatig aan.

4. Versterk de bouten in een diagonaal kruisend patroon in minimaal 3 passages.

5. Gebruik het juiste koppel voor een gelijkmatige verpakking.

Inspectie na de installatie:

1. Visuele inspectie van alle stopcontacten op oppervlaktefouten.

2. Voer de drukproef uit volgens de systeemvereisten.

3. Controleer tijdens de test alle flensverbindingen op eventuele tekenen van lekken.

7Voorzorgsmaatregelen voor het product

1. Bewaarplaats: Bewaar de flenzen op een schoon, droog en geventileerd gebied aan boord of in het magazijn.

2. Materiële scheiding: Tijdens opslag en vervoer moeten CuNi-flanken gescheiden worden gehouden van koolstofstaal en andere verschillende metalen om contactcorrosie te voorkomen.

3. Voorzichtig omgaan: CuNi-materiaal is zachter dan staal.

4. Geen ammoniak: CuNi 70/30 mag niet worden gebruikt in systemen die ammoniak of amineverbindingen bevatten.

5. Bescherming bij het lassen: Gebruik bij het lassen altijd argongas. Slechte afscherming leidt tot oxidatie van de lassen en verminderde kwaliteit.

6. Speciale hulpmiddelen: Gebruik afzonderlijke gereedschappen, borstels en slijpwielen die zijn gereserveerd voor koper-nikkelwerk om besmetting met ijzer te voorkomen.

7. Stroomsnelheid: Voor een continu gebruik van zeewater moet de stroomsnelheid binnen redelijke grenzen worden gehouden om de levensduur van de flens te maximaliseren.

8. Consistentie van systeemmateriaal: Gebruik waar mogelijk hetzelfde materiaal in het hele zeewaterleidingssysteem.

9. Regelmatige inspectie: Controleer regelmatig flensverbindingen op tekenen van lekkage of corrosie tijdens onderhoudscycli van schepen.

8. Verzendingsinformatie

9Betalingsinformatie

10Verpakkingsinformatie

11Aankoop, retourzending en naverkoopservice

Hoe te kopen:

1. Stuur een aanvraag met de vereiste grootte, hoeveelheid en specificaties.

2. Ontvang een offerte met prijs, levertijd en voorwaarden.

3. Bevestig de ordergegevens en teken het verkoopcontract.

4. Zorg voor een voorschot om de productie te starten.

5. Productie voltooid met kwaliteitscontrole.

6. Zorg voor de betaling van het saldo voor de verzending.

7. Goederen verzonden met alle nodige documenten.

Terugzendings- en ruilbeleid:

• Kwaliteitsproblemen: Voor eventuele fabricagefouten of materialen die niet voldoen aan de voorschriften, dient u ons binnen 30 dagen na ontvangst hiervan op de hoogte te stellen.

• Niet-kwaliteitsreturnen: Voor retourzendingen als gevolg van bestelfouten kunt u binnen 15 dagen contact met ons opnemen. Producten moeten ongebruikt en in de originele verpakking zijn. De retourzendkosten worden door de klant gedragen.

• Niet terugbetaalbaar: Producten die zijn gelast, geïnstalleerd, gewijzigd of beschadigd door onjuiste behandeling.

Naverkoopservice:

• Garantie: 12 maanden na verzending tegen fabricagefouten.

• Technische ondersteuning: Beschikbaar voor productvragen, installatiegids en advies voor toepassingen op zee.

• Snelle reactie: Wij beantwoorden vragen binnen 24 uur op werkdagen.

• Herhaling van orders.: Wij ondersteunen lopende maritieme projectbehoeften en kunnen voorraden onderhouden voor vaste klanten.

• 1Bent u een handelsonderneming of een fabrikant?
  We zijn fabrikant, je kunt de certificering zien.
  2Hoe lang is uw levertijd?
  Over het algemeen is het 5-10 dagen als de goederen op voorraad zijn. of het is 15-20 dagen als de goederen niet op voorraad zijn, het is afhankelijk van de hoeveelheid.
  3Geef je monsters, gratis of extra?
  Ja, we kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.
  4Wat zijn uw betalingsvoorwaarden?
  Betaling <=1000USD, 100% vooraf Betaling>=1000USD, 50% T/T vooraf, saldo voor verzending.
