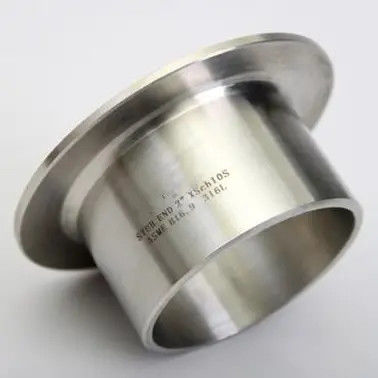

SS304 roestvrijstalen stub-eindfittingen, stuiklas-overlappingspijpconnector voor industriële leidingen

SS304 Eindfittings van roestvrij staal, Butt Weld Lap Joint Pipe Connector voor industriële leidingen

1. Productbeschrijving

De SS304 roestvrijstalen stub-end is een hoge kwaliteit butt-geweld buisbevestiging ontworpen voor gebruik met lap joint flenzen.Deze aansluiting heeft één vergroot eind dat tegen de flens zit en één eenvoudig geslepen eind voor achterste lassen aan de pijpleiding.Deze stub is vervaardigd van SS304 roestvrij staal en biedt uitstekende corrosiebestendigheid en duurzaamheid voor veeleisende industriële toepassingen.De type A-configuratie met lange conische kant zorgt voor een soepele doorstroming en is compatibel met standaard lapverbindingsflensjes..

2. Belangrijkste specificaties

3. Toepassingen

De SS304 Stub End wordt veel gebruikt in leidingsystemen in meerdere industrieën:

• Olie en gas¥ pijpleidingen en raffinaderijen

• Petrochemische en chemische verwerking de behandeling van corrosieve materialen

• Voedsel en dranken- sanitaire leidingsystemen

• Farmaceutische producten schone en steriele omgevingen

• Waterbehandeling en HVAC- algemene industriële leidingen

• Energieopwekking- stoom- en koelwatersystemen

4Voordelen van het product

• Kosteneffectieve oplossing- Alleen het eind van de stub moet overeenkomen met de buislegering; de lapverbindingsflens kan van koolstofstaal zijn, waardoor de materiaalkosten aanzienlijk worden verlaagd, vooral voor systemen met een grote diameter

• Gemakkelijk onderhoud

• Flexible installatieDe flense draait 360° rond het eind van de stub, waardoor de uitlijning van de bouten gaatjes eenvoudig is en de problemen met de uitlijning die bij lashalsflenzen voorkomen, worden opgelost

• CorrosiebestendigHet SS304-materiaal biedt een uitstekende weerstand tegen oxidatie en verschillende corrosieve stoffen, waardoor een lange levensduur wordt gewaarborgd

• Dimensionele nauwkeurigheid¢ vervaardigd volgens ASME B16.9 met strikte toleranties, waardoor de perfecte compatibiliteit met standaard lap joint flenzen wordt gewaarborgd

5. Productfuncties

• Creëert een flankeerde verbinding die een gemakkelijke demontage mogelijk maakt zonder het snijden van pijp lassen

• Biedt een glad, continu afdichting oppervlak dat overeenkomt met de lap gewrichts flens gezicht

• Bevestigt de thermische uitbreiding en de beweging van de pijp zonder het gewricht te belasten

• Het gebruik van minder kwalitatieve ondersteunende flenzen en het behoud van de corrosiebestendigheid op de afdichting

6Installatie-instructies

1. Schuif de schoot gewricht flens over de pijp of stub einde voor het lassen

2. Butt weld het vlakke (beveled) einde van de stub einde van de pijpleiding met behulp van gekwalificeerde lasprocedures

3. Zorg ervoor dat het opgeblazen einde (lap) precies is uitgelijnd met de pijpleiding

4. Schuif de schoot gewrichtsflens over de stub einde, het plaatsen tegen de achterkant van de flare

5. Afstemmen van de bouten gaten flens met de paring flens en bouten samen

6. De pakking afdichtingen tussen de vergrote uiteinde en de paring flens gezicht

Opmerking:Voor stub-eindjes van type A (lang patroon) mag de lapdikte niet kleiner zijn dan de nominale wanddikte van de verbindingsbuis..

7Voorzorgsmaatregelen

• Zorg ervoor dat de pijp schema overeenkomt met de stub eindwand dikte voor een goede pas

• Controleer of het eindmateriaal van de stub verenigbaar is met de bedieningsvloeistof en de temperatuur

• Niet direct aan de pijp lassen van de lapverbindingsflens ∙ de flens moet vrij blijven om te draaien

• Gebruik geschikte lasprocedures (WPS-gekwalificeerd) voor koppelingen met achterste las.

• Voor hogedruktoepassingen, bevestig dat de drukwaarde overeenkomt met de systeemvereisten

• Controleer de schoot voor schrammen of beschadigingen voor de installatie om een goed afdichting te garanderen

8Verzending en levering

9Betalingsvoorwaarden

10Verpakking

Standaardverpakking voor uitvoer:

• Elk eind van de stub is afzonderlijk met een roestvrije oliecoating omwikkeld

• Verpakt in nylonzakken of plastic om vocht te voorkomen

• met een breedte van niet meer dan 50 mm

• Op aanvraag beschikbaar

11. Terugzendingen, uitwisselingen en naverkoop

• Kwaliteitsgarantie- 100% inspectie vóór verzending; alle producten voldoen aan ASME B16.9 normen

• Terugkeerbeleid- retourzendingen binnen 30 dagen aanvaard voor fabricagefouten (onder voorbehoud van inspectie)

• Uitwisseling- Gratis vervanging van niet-conforme producten bevestigd door inspectie door derden

• Monstersbeleid- Gratis monsters beschikbaar; de koper draagt de verzendkosten

• Technische ondersteuning- 24 uur antwoord op alle technische vragen

• Aanbevolen bestellingen️ Op aanvraag beschikbaar op maat gemaakte maten, materialen en afwerking
