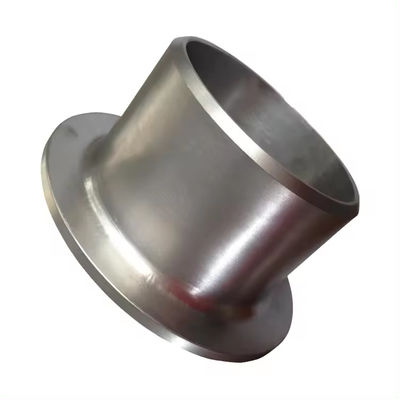

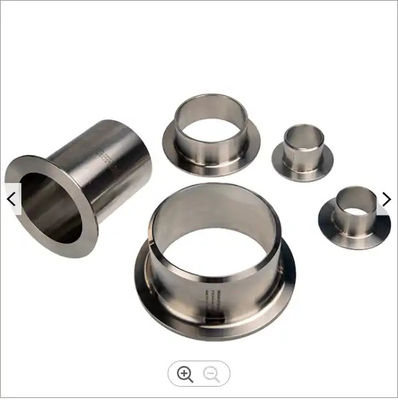

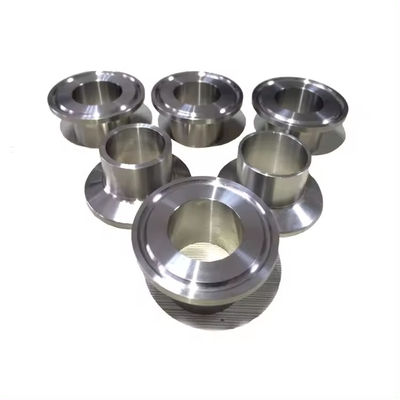

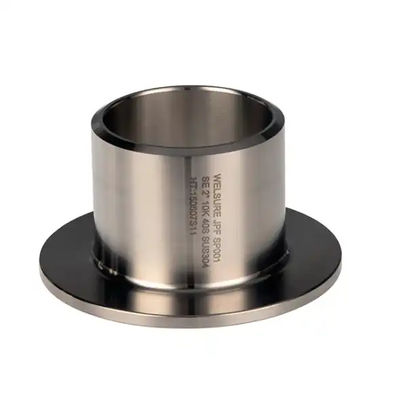

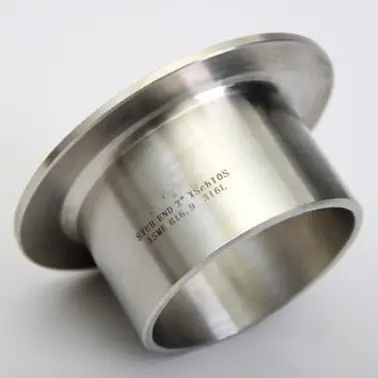

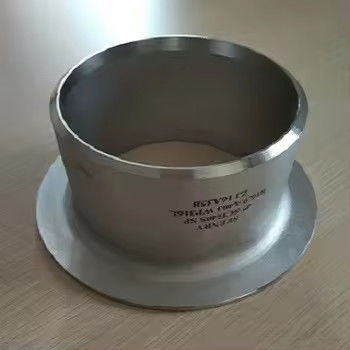

SS304 Lap Joint Stub End, Butt Weld Pipe Fitting voor corrosiebestendige leidingen

SS304 Lap Joint Stub End, Butt Weld Pipe Fitting voor corrosiebestendige leidingen

1. Productbeschrijving

SS304 Lap Joint Stub End, Butt Weld Pipe Fitting voor corrosiebestendige leidingenis een hoogwaardige stomplas-buisfitting ontworpen voor gebruik met overlappende flenzen. Deze fitting, ook algemeen bekend als een overlappend uiteinde, heeft een uitlopend uiteinde dat tegen het flensvlak zit en een vlak afgeschuind uiteinde voor stuiklassen aan de pijpleiding. Dit stompe uiteinde is vervaardigd uit premium SS304 roestvrij staal en biedt uitstekende corrosieweerstand en duurzaamheid voor veeleisende industriële toepassingen. Type A-configuratie met lange tapsheid zorgt voor een soepele stroomovergang en is compatibel met standaard overlappende verbindingsflenzen.

2. Belangrijkste specificaties

3. Toepassingen

Het SS304 Stub End wordt veel gebruikt in leidingsystemen in meerdere industrieën:

• Olie en gas– pijpleidingverbindingen en raffinaderijen

• Petrochemische en chemische verwerking– omgang met corrosieve media

• Eten en drinken– sanitaire leidingsystemen

• Farmaceutisch– schone en steriele omgevingen

• Waterbehandeling en HVAC– algemene industriële leidingen

• Energieopwekking– stoom- en koelwatersystemen

4. Productvoordelen

• Kosteneffectieve oplossing– Alleen het stompe uiteinde moet passen bij de buislegering; de overlappende verbindingsflens kan van koolstofstaal zijn, waardoor de materiaalkosten aanzienlijk worden verlaagd, vooral voor systemen met een grote diameter

• Eenvoudig onderhoud– De overlappende verbindingsflens kan vrij over het stompe uiteinde glijden en worden verwijderd zonder lasnaden door te snijden, waardoor snelle inspectie, reiniging of systeemaanpassing mogelijk is

• Flexibele installatie– De flens draait 360° rond het stompe uiteinde, waardoor het uitlijnen van boutgaten eenvoudig wordt en uitlijningsproblemen die vaak voorkomen bij lasnekflenzen worden geëlimineerd

• Corrosiebestendig– SS304-materiaal biedt uitstekende weerstand tegen oxidatie en verschillende corrosieve media, waardoor een lange levensduur wordt gegarandeerd

• Dimensionale nauwkeurigheid– Vervaardigd volgens ASME B16.9 met strikte toleranties, waardoor perfecte compatibiliteit met standaard overlappende verbindingsflenzen wordt gegarandeerd

5. Productfuncties

• Creëert een flensverbinding die een gemakkelijke demontage mogelijk maakt zonder dat de pijplassen worden doorgesneden

• Biedt een glad, ononderbroken afdichtingsoppervlak dat past bij het oppervlak van de overlapverbindingsflens

• Vangt thermische uitzetting en pijpbeweging op zonder de verbinding te belasten

• Maakt het gebruik van steunflenzen van lagere kwaliteit mogelijk, terwijl de corrosieweerstand aan het afdichtingsvlak behouden blijft

6. Installatie-instructies

1. Schuif de overlappende verbindingsflens over het buis- of stompuiteinde voordat u gaat lassen

2. Las het gladde (afgeschuinde) uiteinde van het stompe uiteinde aan de pijpleiding met behulp van gekwalificeerde lasprocedures

3. Zorg ervoor dat het uitlopende uiteinde (overlapping) precies is uitgelijnd met het uiteinde van de buis

4. Schuif de overlappende verbindingsflens over het stompuiteinde en plaats deze tegen de achterkant van de verwijding

5. Lijn de flensboutgaten uit met de bijpassende flens en schroef ze samen

6. De pakking sluit af tussen het uitlopende uiteinde en het bijpassende flensvlak

Opmerking:Voor stompe uiteinden van Type A (Long Pattern) mag de overlappingsdikte niet minder zijn dan de nominale wanddikte van de verbindingsbuis.

7. Voorzorgsmaatregelen

• Zorg ervoor dat het leidingschema overeenkomt met de wanddikte van het stompeinde, zodat deze goed past

• Controleer of het materiaal van het stompuiteinde compatibel is met de bedrijfsvloeistof en de temperatuur

• Las de overlappende verbindingsflens niet rechtstreeks op de buis; de flens moet vrij kunnen draaien

• Gebruik geschikte lasprocedures (WPS-gekwalificeerd) voor stomplasverbindingen

• Controleer voor hogedruktoepassingen of de drukwaarde overeenkomt met de systeemvereisten

• Inspecteer het schootvlak vóór installatie op krassen of beschadigingen om een ​​goede afdichting te garanderen

8. Verzending en levering

9. Betalingsvoorwaarden

10. Verpakking

Standaard exportverpakking:

• Elk stompuiteinde is individueel verpakt met een roestwerende oliecoating

• Verpakt in nylon zakken of plasticfolie om vocht te voorkomen

• Vastgezet in houten kisten of pallets voor zeewaardig transport

• Aangepaste verpakking beschikbaar op aanvraag

11. Retourneren, ruilen en after-sales

• Kwaliteitsgarantie– 100% inspectie vóór verzending; alle producten voldoen aan de ASME B16.9-normen

• Retourbeleid– Retourzendingen geaccepteerd binnen 30 dagen vanwege fabricagefouten (onder voorbehoud van inspectie)

• Aandelenbeurs– Gratis vervanging voor niet-conforme producten bevestigd door inspectie door derden

• Voorbeeldbeleid– Gratis monsters beschikbaar; koper dekt de vrachtkosten

• Technische ondersteuning– 24-uurs reactie op alle technische vragen

• Aangepaste bestellingen– Aangepaste formaten, materialen en afwerkingen beschikbaar op aanvraag
