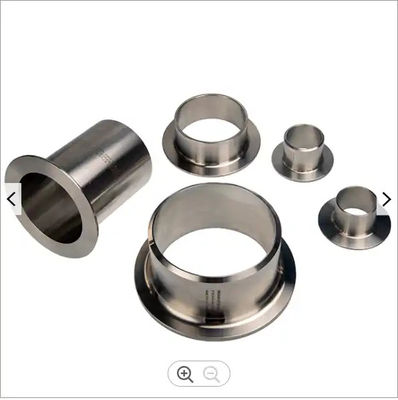

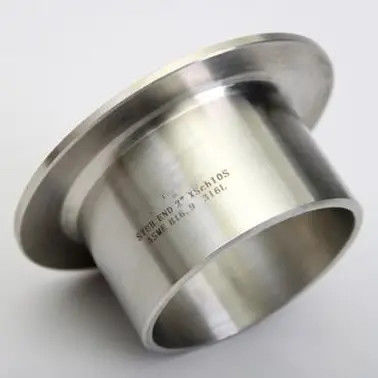

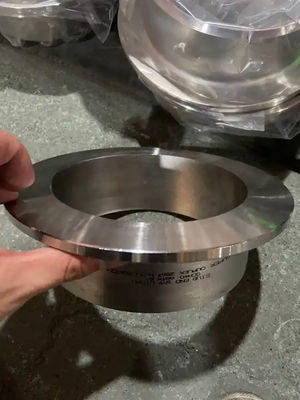

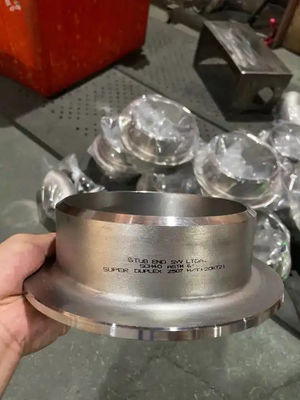

ASTM A403 SS304 Lap Joint Stub End, Butt Weld Corrosiebestendige buisleidingen

ASTM A403 SS304 Lap Joint Stub End, Butt Weld Corrosiebestendige Pijpfittingen

1. Productbeschrijving

SS304 Lap Joint Stub End, Butt Weld Pijpfitting voor Corrosiebestendige Leidingen is een hoogwaardige butt-weld pijpfitting ontworpen voor gebruik met lap joint flenzen. Ook bekend als een lap joint stub end, heeft deze fitting één uitlopend uiteinde dat tegen het flensvlak rust en één glad afgeschuind uiteinde voor butt-lassen aan de leiding. Vervaardigd uit premium SS304 roestvrij staal, biedt deze stub end uitstekende corrosiebestendigheid en duurzaamheid voor veeleisende industriële toepassingen. Type A configuratie met lange taper zorgt voor een soepele stromingsovergang en is compatibel met standaard lap joint flenzen.

2. Belangrijkste Specificaties

3. Toepassingen

De SS304 Stub End wordt veel gebruikt in leidingsystemen in diverse industrieën:

• Olie & Gas– pijpleidingverbindingen en raffinaderijen

• Petrochemische & Chemische Verwerking– behandeling van corrosieve media

• Voedingsmiddelen & Dranken– sanitaire leidingsystemen

• Farmaceutisch– schone en steriele omgevingen

• Waterbehandeling & HVAC– algemene industriële leidingen

• Energieopwekking– stoom- en koelwatersystemen

4. Productvoordelen

• Kosteneffectieve Oplossing– Alleen de stub end hoeft overeen te komen met de pijplegering; de lap joint flens kan van koolstofstaal zijn, wat de materiaalkosten aanzienlijk verlaagt, vooral voor systemen met grote diameters

• Eenvoudig Onderhoud– De lap joint flens kan vrij over de stub end schuiven en worden verwijderd zonder lassen door te snijden, wat snelle inspectie, reiniging of systeemwijziging mogelijk maakt

• Flexibele Installatie– De flens roteert 360° rond de stub end, waardoor de uitlijning van boutgaten eenvoudig is en uitlijningsproblemen die vaak voorkomen bij weld neck flenzen worden geëlimineerd

• Corrosiebestendig– SS304 materiaal biedt uitstekende weerstand tegen oxidatie en diverse corrosieve media, wat zorgt voor een lange levensduur

• Dimensionale Nauwkeurigheid– Vervaardigd volgens ASME B16.9 met strikte toleranties, wat zorgt voor perfecte compatibiliteit met standaard lap joint flenzen

5. Productfuncties

• Creëert een flensverbinding die eenvoudige demontage mogelijk maakt zonder pijplassen door te snijden

• Biedt een glad, continu afdichtend oppervlak dat overeenkomt met het lap joint flensvlak

• Compenseert thermische uitzetting en pijpbewegingen zonder de verbinding te belasten

• Maakt het gebruik van flenzen van lagere kwaliteit mogelijk met behoud van corrosiebestendigheid aan het afdichtingsvlak

6. Installatie-instructies

1. Schuif de lap joint flens over de pijp of stub end vóór het lassen

2. Las het gladde (afgeschuinde) uiteinde van de stub end aan de leiding met gekwalificeerde lasprocedures

3. Zorg ervoor dat het uitlopende uiteinde (lap) precies is uitgelijnd met het pijpeinde

4. Schuif de lap joint flens over de stub end en plaats deze tegen de achterkant van de flare

5. Lijn de boutgaten van de flens uit met de tegenflens en bout deze samen

6. De pakking sluit af tussen het uitlopende uiteinde en het tegenflensvlak

Opmerking: Voor Type A (Lang Patroon) stub ends mag de lapdikte niet kleiner zijn dan de nominale wanddikte van de verbindende pijp.7. Voorzorgsmaatregelen

Zorg ervoor dat het pijpschema overeenkomt met de wanddikte van de stub end voor een goede pasvorm

• Verifieer dat het materiaal van de stub end compatibel is met het medium en de temperatuur van de dienst

• Las de lap joint flens niet direct aan de pijp – de flens moet vrij kunnen roteren

• Gebruik geschikte lasprocedures (WPS gekwalificeerd) voor butt weld verbindingen

• Bevestig voor toepassingen onder hoge druk dat de drukwaarde voldoet aan de systeemvereisten

• Inspecteer het lapvlak op krassen of beschadigingen vóór installatie om een goede afdichting te garanderen

• 8. Verzending & Levering

Artikel

Methode

Standaard Exportverpakking:

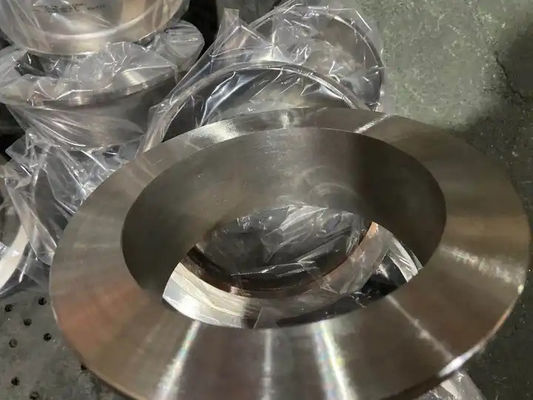

Elke stub end individueel verpakt met roestwerende oliecoating

• Verpakt in nylon zakken of plastic folie om vocht te voorkomen

• Vastgezet in houten kisten of pallets voor zeewaardig transport

• Aangepaste verpakking beschikbaar op aanvraag

• 11. Retourneringen, Ruilingen & After-Sales

Kwaliteitsgarantie

• – 100% inspectie vóór verzending; alle producten voldoen aan ASME B16.9 normenRetourbeleid

• – Retourneringen geaccepteerd binnen 30 dagen voor fabricagefouten (onder voorbehoud van inspectie)Ruiling

• – Gratis vervanging voor niet-conforme producten bevestigd door derdeninspectieMonsterbeleid

• – Gratis monsters beschikbaar; koper draagt vrachtkostenTechnische Ondersteuning

• – 24-uurs reactie op alle technische vragenAangepaste Bestellingen

• – Aangepaste maten, materialen en afwerkingen beschikbaar op aanvraagFQA
