RVS Lap Joint Stub End Fittings ASME B16.9 Corrosiebestendig Gemakkelijk Onderhoud Butt Weld Pijpfitting

Roestvrijstalen Lap Joint Stub End Fitting ASME B16.9 Corrosiebestendig Eenvoudig Onderhoud Butt Weld Pijpfitting

1. Productbeschrijving

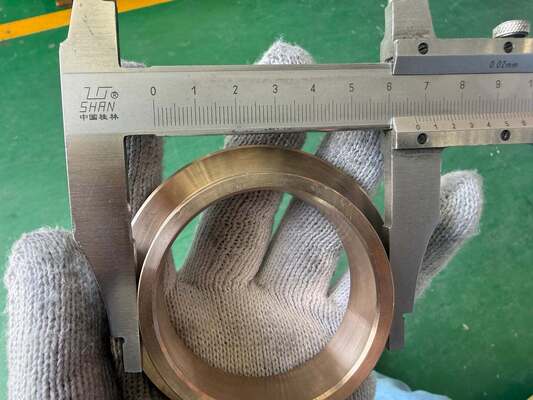

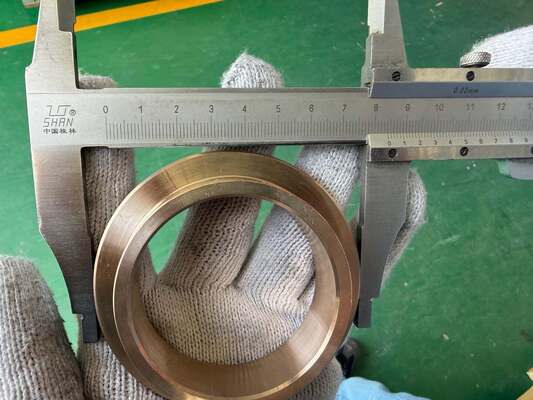

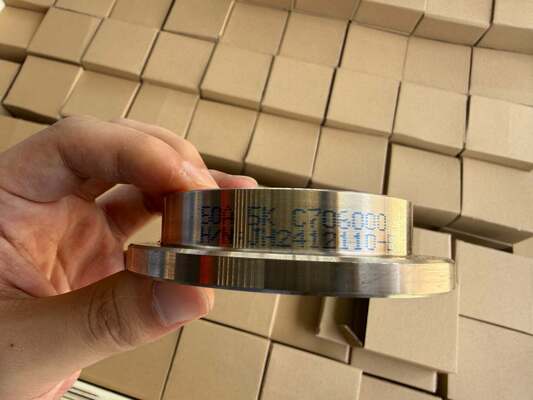

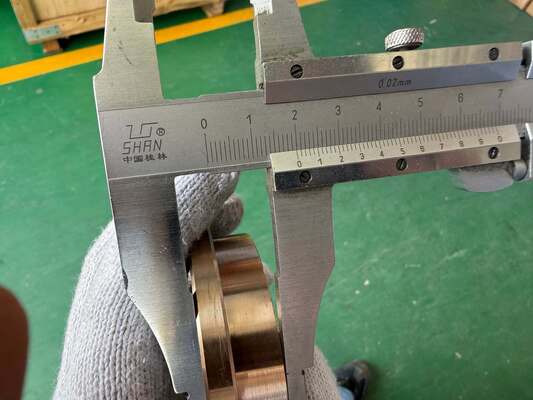

Een Stub End is een type stomplas pijpfitting die wordt gebruikt in combinatie met lap joint flenzen om een flensverbinding te creëren. Het bestaat uit een kort stuk pijp met één uitlopend (gerand) uiteinde en één glad uiteinde. Het uitlopende uiteinde past tegen het flensvlak en zorgt voor het afdichtende oppervlak, terwijl het gladde uiteinde direct op de leiding wordt stompgelast. De lap joint flens schuift vrij over de stub end en is er niet aan gelast, waardoor de flens vrij kan roteren voor eenvoudige uitlijning van boutgaten.

Stub ends worden vervaardigd in drie hoofdtypes: Type A (ASME B16.9, standaard/langere naaf), Type B (MSS SP-43, kortere naaf, lichtere wand), en Type C (MSS SP-43, kortste naaf, lichte wand). Beschikbare materialen zijn onder meer koolstofstaal, roestvrij staal, legeringstaal, koper-nikkel en speciale legeringen zoals Monel, Inconel en titanium.

2. Producttoepassingen

Stub end fittingen worden veel gebruikt in leidingsystemen in diverse industrieën, waaronder:

• Olie & Gas / Petrochemie — leidingverbindingen in raffinage-, verwerkings- en transportsystemen

• Chemische Verwerking — hanteren van corrosieve vloeistoffen en frequente onderhoudswerkzaamheden

• Voedselverwerking — sanitaire verbindingen die regelmatige reiniging en demontage vereisen

• Water- & Afvalwaterbehandeling — flensverbindingen voor pompen, kleppen en behandelingsapparatuur

• Energieopwekking — hogedruk- en hogetemperatuurleidingsystemen

• Scheepvaart & Offshore — corrosiebestendige leidingsystemen

• Farmaceutisch — sanitaire en corrosiebestendige vloeistofbehandeling

• Vacuümsystemen — ISO-KF vacuümleidingen en proces systemen

Stub ends zijn bijzonder geschikt voor toepassingen die frequente demontage van flenzen vereisen voor reiniging, inspectie of snelle componentvervanging.

3. Productvoordelen

1. Kostenefficiëntie
Alleen de stub end hoeft overeen te komen met de pijplegering; de lap joint flens komt nooit in contact met het procesmedium en kan van een lagere kwaliteit koolstofstaal zijn gemaakt. Dit vermindert het gebruik van dure legeringen in hoogwaardige leidingsystemen aanzienlijk. Voor een 10-inch Class 300 Inconel 625 verbinding kan het overschakelen van weld neck flenzen naar stub ends met koolstofstalen lap joints 45-65% besparen op elke flensverbinding.

2. Eenvoudige Montage en Demontage
De lap joint flens kan worden verwijderd zonder lassen door te snijden, wat aanzienlijke tijd bespaart tijdens onderhoud, turnarounds en reinigingscycli.

3. Vrije Boutgatuitlijning
De lap joint flens roteert vrij rond de stub end naaf, waardoor de uitlijningsproblemen die vaak voorkomen bij vaste weld neck flenzen worden geëlimineerd. Dit is vooral waardevol bij leidingen met grote diameters waar het roteren van de gehele pijpspool onpraktisch is.

4. Corrosiebestendigheid
Stub ends kunnen worden vervaardigd uit corrosiebestendige materialen zoals roestvrij staal (304, 316, 316L), duplex, super duplex en nikkel legeringen om overeen te komen met de serviceomgeving.

5. Brede Compatibiliteit
Stub ends zijn verkrijgbaar in een breed scala aan maten, materialen en drukklassen, compatibel met diverse flensnormen en leidingsystemen.

4.Belangrijkste Specificaties

Veelgestelde Vragen

1. Bent u een handelsonderneming of fabrikant? Wij zijn fabrikant, u kunt de certificering zien.

2. Hoe lang is uw levertijd? Over het algemeen is het 5-10 dagen als de goederen op voorraad zijn. Of het is 15-20 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.

3. Levert u monsters? Is het gratis of extra? Ja, we kunnen het monster gratis aanbieden, maar we moeten de vrachtkosten betalen.

4. Wat zijn uw betalingsvoorwaarden? Betaling=1000USD, 50% T/T vooraf, saldo voor verzending.
