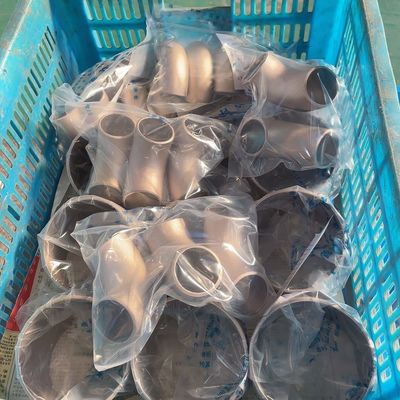

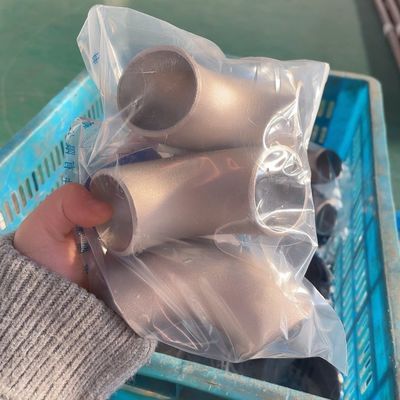

CuNi 70/30 Koper Nikkel Elleboog 90° LR ASME B16.9 Hoge Druk Maritieme Pijp Fitting

Koper Nikkel Elleboog 90° LR ASME B16.9 Hoge Druk Maritieme Pijp Fitting

De Koper Nikkel Elleboog is een pijp-directionele fitting ontworpen en vervaardigd volgens internationale normen, waaronder ASME B16.9, DIN 86090, GB/T 12459 en EEMUA 146. Veelvoorkomende materialen zijn CuNi90/10 (C70600) en CuNi70/30 (C71500), geleverd in gegloeide (O) of spanningsontlaste toestand. De ellebogen worden gevormd door naadloze buis heet-duwen of integrale matrijs-smeden, wat zorgt voor een continue metaalkorrelstroom zonder rimpels of scheuren. Vóór verzending ondergaat elk stuk dimensionale inspectie, visuele inspectie en gespecificeerde niet-destructieve tests, vergezeld van traceerbare warmtenummers en mechanische eigenschap testrapporten. Eindafwerkingen omvatten stompe lasafschuiningen (BW), soklas-uiteinden (SW) en schroefdraad-uiteinden (NPT/BSP) om te voldoen aan verschillende pijpleiding interfacevereisten.

2.Producttoepassingen

Dit product is geschikt voor vloeistof- of gasleidingsystemen waarvan de ontwerpdruk de toegestane waarden voor de bijbehorende temperatuurklasse niet overschrijdt. Het wordt gebruikt als een standaard directionele component in de volgende technische sectoren:

Offshore Engineering: Zeewaterheffing, brandbestrijding en koelwaterlussen op jack-up rigs, semi-onderzeeërs, FPSO's en onderzeese manifoldsystemen.

Scheepsbouw: Zeewatersystemen in de machinekamer, ballasttankleidingen, lenspompleidingen en brandhoofdleidingen op zowel marine- als commerciële schepen.

Kustkrachtcentrales & Kerncentrales: Circulerend koelwater met open cyclus, hulpkoelwater en condensatie-extractiepijpbochten.

Ontziltingsinstallaties: Toevoerwater-, pekelconcentraat- en productwater-transportleidingen in RO- en MSF-processen.

Chemische Industrie: Leidingen voor medium- en lagedruk die chloriden, organische zuren of neutrale zoutoplossingen verwerken, met servicetemperaturen normaal gesproken variërend van –29°C tot 200°C.

3.Productvoordelen

1. Sterke Standaard Compatibiliteit: Belangrijke dimensionale parameters (OD, wanddikte, hart tot uiteinde, afschuininghoeken) voldoen volledig aan ASME-, EN- en GB-systemen, waardoor directe vervanging of aansluiting op leidingen met verschillende ontwerpcodes mogelijk is zonder aangepaste overgangsstukken.

2. Duidelijke Ontwerptoleranties: Toegestane spanningen zijn afgeleid van ASME Boiler & Pressure Vessel Code Sectie II Deel D. Een uniforme corrosietolerantie van 0,5–1,0 mm voor een levensduur van 25 jaar kan expliciet worden berekend, wat een betrouwbare ontwerpbassis biedt.

3. Uitstekende Lasbaarheid: CuNi-legeringen bieden een breed las-warmte-invoerbereik (0,5–2,5 kJ/mm) zonder voorverwarming of nabewerking van de las. Lasrupsen zijn goed gevormd en de corrosiebestendigheid van de laszone is niet inferieur aan die van het basismetaal.

4. Stabiele Leveringsconditie: Alle ellebogen zijn oplossing-gegloeid om restspanningen te verlichten, wat zorgt voor een uniforme microstructuur en stabiele hardheid ≤100 HRB, wat het snijden of slijpen op locatie vergemakkelijkt.

5. Uitgebreide Kwaliteitsdocumentatie: Elke zending wordt vergezeld van een EN 10204 3.1 fabriekscertificaat (upgradebaar naar 3.2) dat de chemische samenstelling, treksterkte-eigenschappen bij omgevingstemperatuur, hardheid, interkristallijne corrosie (volgens ASTM G28) en hydrostatische testresultaten dekt, wat voldoet aan de documentatievereisten van internationale technische projecten.

​4.Belangrijkste Productspecificaties

​
