CuNi 70/30 Koper Nikkel T-stuk Marine Kwaliteit Pijp Fitting ASME B16.5 Klasse 150

Koper Nikkel T-stuk Marine Kwaliteit Pijp Fitting ASME B16.5 Klasse 150

1. Productbeschrijving

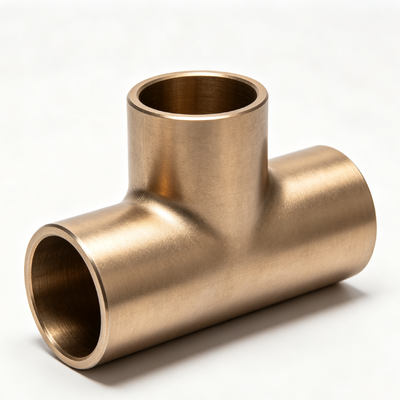

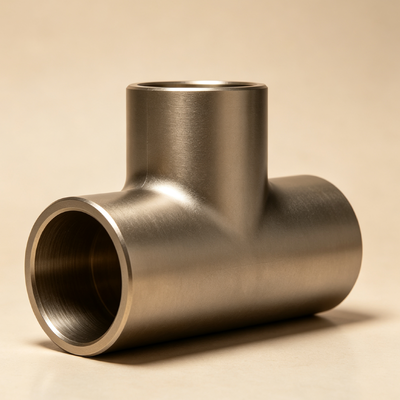

Een Koper Nikkel T-stuk is een T-vormige pijp fitting gemaakt van koper-nikkel legering, gebruikt voor stroomafleiding, het combineren van stromen, of 90° aftakverbindingen in leidingsystemen voor schepen, offshore engineering, offshore platforms en toepassingen met corrosieve media. Qua structuur wordt het ingedeeld in een gelijk T-stuk en een verloop T-stuk. Qua fabricageproces omvat het naadloze warm-geduwde T-stukken, matrijsgesmede T-stukken en gelaste T-stukken. Qua eindverbinding omvat het stomplase T-stukken, sokketlas T-stukken en schroefdraad T-stukken.

Typische materiaalkwaliteiten zijn C70600 (90/10 CuNi) en C71500 (70/30 CuNi). De 90/10 koper-nikkel legering is koper-gebaseerd, met ongeveer 10% nikkel, met kleine toevoegingen van ijzer en mangaan, en biedt uitstekende zeewatercorrosiebestendigheid, anti-biofouling prestaties en goede algemene mechanische eigenschappen. Het product wordt meestal oplossing-gehard, gebeitst en gepassiveerd. Elke batch is traceerbaar via warmtenummer en batchnummer. Materiaalcertificaten kunnen worden geleverd volgens EN 10204 3.1 of 3.2, en certificering van classificatiebureaus zoals ABS, DNV, CCS, LR, NK, BV en KR kunnen worden aangevraagd.

Dit technische document is van toepassing op Koper Nikkel T-stukken vervaardigd volgens ASME, ASTM, DIN, EEMUA, MSS en vereisten van classificatiebureaus, voor ontwerp, inkoop, inspectie en certificering van scheeps- en offshore leidingsystemen.

2. Toepassingen

Koper Nikkel T-stukken zijn geschikt voor de volgende systemen en serviceomstandigheden:

• Zeewaterkoelsystemen, brandhoofdleidingen, ballastwatersystemen en lensafvoersystemen op schepen;

• Zeewater transport-, koel- en brandbestrijdingsleidingen op offshore platforms, FPSO's en offshore booreenheden;

• Koelwatersystemen voor ontziltingsinstallaties en kustkrachtcentrales;

• Leidingsystemen voor corrosieve media in petrochemische installaties;

• Warmtewisselaars, condensors, koelers en pijpdistributiesystemen;

• Farmaceutische, voedingsmiddelen-, metallurgische en andere industrieën die hoge corrosiebestendigheid en reinheid vereisen.

Toepasbare media omvatten zeewater, pekel, zoetwater en bepaalde corrosieve chemische media.
Toepasbare omgevingen omvatten hoge zoutgehaltes, vochtige, stromende zeewater- en mariene atmosferische omstandigheden.
Typische certificatiescenario's omvatten productcertificering door classificatiebureaus, goedkeuring van de fabriek, typegoedkeuring en project-getuigenissen.

3. Voordelen

• Uitstekende zeewatercorrosiebestendigheid, vooral in stromende zeewateromgevingen;

• Sterke weerstand tegen putcorrosie, spleetcorrosie en spanningscorrosiebreuk;

• Langzame afgifte van koperionen remt mariene biofouling;

• Goede lasbaarheid, geschikt voor TIG, MIG en booglassen;

• Goede balans tussen sterkte en taaiheid, bestand tegen drukfluctuaties en trillingen;

• Niet-magnetisch, geschikt voor magnetisch gevoelige apparatuur en systemen;

• Lange levensduur en lage onderhoudskosten, met goede levenscyclus-economie;

• Volledige materiaalcertificaten, inspectierapporten en documenten van classificatiebureaus beschikbaar;

• Traceerbaarheid via warmtenummer, batchnummer en certificaatnummer, voldoet aan auditvereisten voor schepen en offshore;

• Getuigenissen van derden, PMI, NDT en hydrostatische tests kunnen worden geregeld indien nodig.

4. Functies

• Verdeelt één vloeistofstroom in twee paden, of combineert twee stromen tot één in een leidingsysteem;

• Biedt een 90° aftakverbinding en richtingsverandering;

• Verloop T-stuk maakt pijpdiametertransitie mogelijk tijdens het verdelen of combineren van stromen;

• Fungeert als een standaard drukdragend verbindingscomponent, wat zorgt voor verbindingssterkte en afdichtingsbetrouwbaarheid;

• Geschikt voor langdurige werking onder hoge druk, hoge temperatuur, corrosieve media en mariene omgevingen;

• Voldoet aan traceerbaarheids- en documentatievereisten voor projecten met certificering van classificatiebureaus.
